Hva er en Din jernbaneterminal?

Elektriske kabinetter, kontrollpaneler og industrielle automasjonssystemer er avhengige av en grunnleggende komponent for å organisere og distribuere strøm trygt og effektivt –Din Rail Terminal Block. Enten du designer et nytt styreskap eller oppgraderer en eksisterende installasjon, å forstå hva en Din jernbaneterminal er, hvordan den fungerer og hvorfor den betyr noe, kan ha stor innvirkning på systemets pålitelighet, sikkerhet og langsiktige vedlikeholdskostnader. Denne artikkelen gir en grundig, teknisk fundert titt på en av de mest essensielle komponentene i moderne elektroteknikk.

PåYueqing TAER Electric Co., Ltd., teamet vårt har brukt år på å utvikle og produsere høyytelses Din Rail Terminal Block-løsninger for kunder på tvers av produksjons-, energi-, bygningsautomasjons- og transportindustrier over hele verden. I denne veiledningen dekker vi alt fra grunnleggende definisjoner og produktparametere til beste praksis for installasjon og utvalgskriterier – og gir deg kunnskapen til å ta trygge, informerte beslutninger for ditt neste prosjekt.

Hva er en Din jernbaneterminal og hvordan fungerer den?

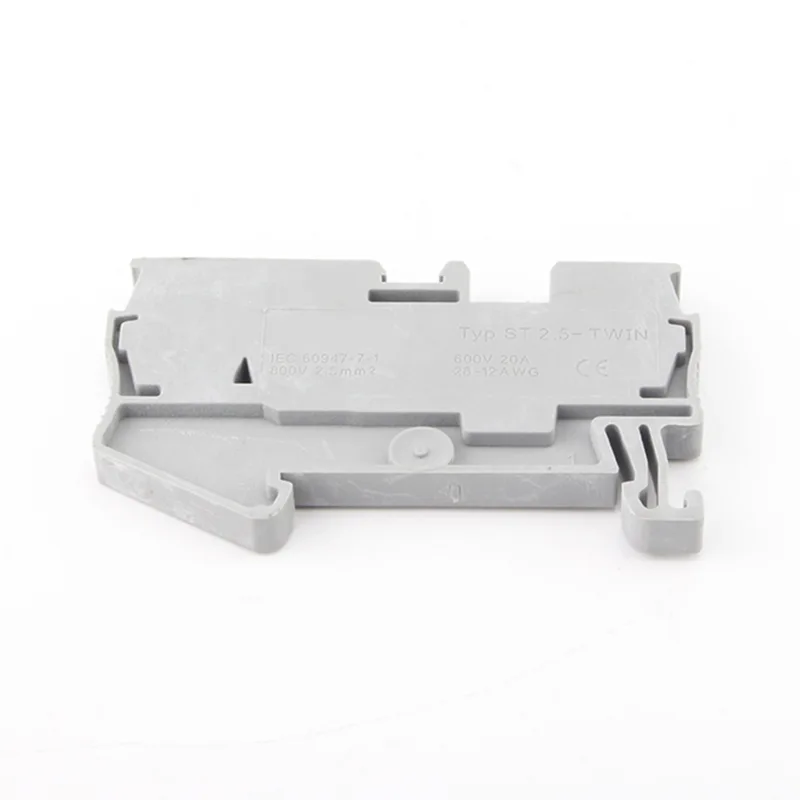

En Din Rail Terminal er en modulær, isolert elektrisk kontakt designet for å monteres på en standardisert metallskinne - ofte referert til som en DIN-skinne (Deutsche Institut fur Normung-skinne) - inne i elektriske kabinetter og kontrollpaneler. Den fungerer som det sentrale knutepunktet hvor elektriske ledere er koblet til, organisert og distribuert gjennom en installasjon. I stedet for å stole på løse ledningsforbindelser eller komplekse tilpassede ledningsopplegg, gir Din Rail Terminal Block en ren, repeterbar og kodekompatibel metode for å administrere elektriske kretser.

Det grunnleggende driftsprinsippet er enkelt. Hver rekkeklemme inneholder et ledende metallelement - vanligvis laget av kobberlegering eller fortinnbelagt messing - innelukket i et flammehemmende isolerende hus. Ledninger settes inn i terminalens porter og sikres via klemmemekanismer. Metallbæreren klikker eller glir på DIN-skinnen, og låser blokken godt på plass. Flere rekkeklemmer kan settes opp side ved side langs skinnen, og skaper en strukturert ledningskanal som er enkel å inspisere, teste og modifisere.

Nøkkelfunksjonelle komponenter i en standardDin Rail Terminal Blockinkludere:

• Isolerende hus:Vanligvis laget av PA66 (polyamid) eller polykarbonat, som gir høy dielektrisk styrke og flammehemming i henhold til UL 94 V-0 eller V-2 standarder.
• Nåværende stang / ledende element:En kobber- eller messingstang belagt med nikkel eller tinn for å motstå korrosjon og sikre stabil ledningsevne over tid.
• Klemmemekanisme:Tilgjengelig i design med skruklemme, fjærklemme, push-in eller IDC (isolasjonsforskyvningskontakt), som hver tilbyr distinkte fordeler i ledningshastighet, vibrasjonsmotstand og vedlikeholdstilgjengelighet.
• Monteringsfot / skinneklips:Den nederste delen av huset som låses på DIN-skinnen. De fleste moderne terminaler støtter både EN 50022 35mm og EN 50035 G-skinneprofiler.
• Tilbehørsport:Spor eller spor på siden eller toppen av huset for å akseptere endebraketter, brokoblinger, skilleplater og merkeetiketter.

Den modulære naturen til Din Rail Terminal betyr at hver blokk kan erstattes individuelt eller rekonfigureres uten å forstyrre tilstøtende forbindelser – en kritisk fordel for vedlikeholdsteam som arbeider under stramme produksjonsplaner. Våre ingeniører påCHTARhar spesielt designet vår Din Rail Terminal Block-produktserie med verktøyfrie testporter og fargekodede hus for ytterligere å redusere servicetiden i felten.

Hva er kjernetypene for Din Rail-terminalblokker?

Ikke alle Din Rail-terminalblokker er like. Ulike kretskonfigurasjoner, sikkerhetskrav og plassbegrensninger krever forskjellige terminaldesign. Ved å forstå hovedkategoriene kan ingeniører og innkjøpseksperter spesifisere nøyaktig det riktige produktet for deres applikasjon.

Gjennomføringsterminalblokker

Den vanligste typen, brukt for enkle leder-til-leder-forbindelser. Strøm går direkte gjennom den interne samleskinnen fra den ene ledningsinngangen til den andre. Egnet for generell kraftfordeling og signalkretser.

Jord-/jordklemmer

Spesielt designet for å etablere en pålitelig jordingsbane. Det innvendige metallelementet er i direkte kontakt med DIN-skinnen, som selv er jordet. Disse er fargekodet gul-grønn i henhold til IEC 60445-standarder.

Sammensmeltede terminalblokker

Innlemme en miniatyrsikringsholder i terminalhuset, som gir overstrømsbeskyttelse på kretsgrennivå. Utskifting av sikringer er mulig uten å koble fra ledninger, noe som forenkler vedlikeholdet betydelig.

Koble fra / isolere terminalblokker

Har en innebygd kniv-blad frakoblingsmekanisme som gjør at kretsen kan åpnes uten å fjerne ledninger. Viktig i test-, måling- og sikkerhetsforriglingsapplikasjoner.

Terminalblokker på flere nivåer

Stable to eller tre kretsnivåer vertikalt innenfor et enkelt husfotavtrykk. Fabrikken vår leverer to- og trippel-dekks varianter som reduserer panelbreddekravene med opptil 60 % sammenlignet med tilsvarende rader på ett nivå.

Sensor / aktuator rekkeklemmer

Designet for 24V DC sensorkabling i automasjonssystemer. Inkluder integrerte LED-indikatorer, diodebeskyttelse og flerlederinnganger for å forenkle tilkoblinger til feltenheter.

Hvilke produktparametre definerer en høykvalitets Din Rail-terminalblokk?

Å velge en Din Rail-terminalblokk basert på pris alene er en feil som fører til feil, garantikrav og kostbar nedetid. Det riktige valget starter med en klar forståelse av de tekniske parameterne som definerer ytelse, sikkerhet og lang levetid. PåCHTAR, våre Din Rail Terminal Block-produkter er vurdert og testet mot følgende kritiske parametere:

Elektriske parametere

• Nominell spenning:Den maksimale kontinuerlige driftsspenningen terminalen trygt kan håndtere. Vårt standardsortiment dekker 250V, 400V, 600V, 800V og 1000V AC/DC varianter.
• Vurdert gjeldende:Maksimal kontinuerlig strømkapasitet. Vår produktlinje spenner fra 6A (signalnivå) opp til 125A (tung kraftdistribusjon) terminaler.
• Dielektrisk styrke:Testet ved 2x merkespenning + 1000V i 1 minutt i henhold til IEC 60947-7-1. Dette bekrefter at isolasjonen ikke vil brytes ned under overspenningsforhold.
• Kontaktmotstand:Målt i milliohm. Lavere kontaktmotstand betyr mindre varmeutvikling og forbedret energieffektivitet. Våre terminaler er testet for å opprettholde kontaktmotstand under 5mO gjennom hele levetiden.
• Kortslutningsmotstandsvurdering:Den maksimale feilstrømmen terminalen kan overleve uten strukturell feil. Kritisk for paneler beskyttet av oppstrøms effektbrytere.

Mekaniske parametere

• Kabelinngangsområde:Minimum og maksimum ledertverrsnitt terminalen kan akseptere, uttrykt i mm2 eller AWG. Vårt utvalg rommer 0,5 mm2 til 95 mm2 solid eller flertrådet ledning.
• Klemmoment (skruetype):Oppgitt tiltrekkingsmoment i Nm. Over- eller under-momenting er begge feilmoduser. Våre datablader spesifiserer nøyaktige verdier for hver produktstørrelse.
• Husmateriale:PA66 GF30 (glassfiberforsterket polyamid) for standardterminaler; polykarbonat tilgjengelig for inspeksjonspaneler med høy gjennomsiktighet.
• Brennbarhetsvurdering:UL 94 V-0 som standard på tvers av vår Din Rail Terminal Block-serie, noe som betyr selvslukkende innen 10 sekunder etter at flammen er fjernet.
• Driftstemperaturområde:Standard rekkevidde er -40 grader C til +120 grader C, egnet for både utendørs skap og industrielle miljøer med høy atmosfære.
• Grad av beskyttelse:Rekkeklemmer i seg selv er vanligvis klassifisert IP20; kabinettet gir ekstern IP-klassifisering.

Full produktparameterreferansetabell

Hvorfor er Din Rail-terminalblokken industristandarden for panelkabling?

Ingeniører og panelbyggere over hele verden har konvergert på Din Rail Terminal Block som deres foretrukne ledningsmetode av svært praktiske årsaker. Å forstå disse årsakene hjelper til med å rettferdiggjøre investeringen i kvalitetsterminaler og forklarer hvorfor substandard alternativer skaper langsiktig risiko.

Standardiseringsgevinsten alene er betydelig. DIN-skinneprofilen er definert av internasjonale standarder (EN 50022, EN 50023, EN 50035), som betyr at rekkeklemmer fra vår fabrikk kl.Yueqing TAER Electric Co., Ltd.er fysisk utskiftbare med standard tilbehør på tvers av markedet. Dette beskytter kunder mot avhengighet av én kilde og forenkler globale panelbygginger der lokal innkjøp er nødvendig.

Utover standardisering, leverer Din Rail Terminal Block målbare fordeler på tvers av hver fase av et prosjekts livssyklus:

• Designfase:Modulær design lar ingeniører beregne eksakt gjeldende kapasitet og plassbehov uten komplekse tilpassede konfigurasjoner. Standard CAD-symboler og 3D-modeller akselererer panellayoutdesign.
• Produksjonsfase:Snap-on montering er betydelig raskere enn boltmonterte rekkeklemmer. Varianter med fjærklemme tillater enhåndsinnsetting av wire uten verktøy, skjærepanelets monteringstid med 30 % til 50 % i våre fabrikkprøver.
• Testfase:Frakoblings- og testpluggtilbehør gjør at kretser kan isoleres individuelt og testes uten å forstyrre naboforbindelser, noe som reduserer igangkjøringstiden og risikoen for krysskoblingsfeil.
• Vedlikeholdsfase:Individuell terminalutskifting uten omkobling av hele panelet betyr reparasjonstider målt i minutter i stedet for timer. Fargekodede hus og trykte markører lar teknikere spore kretsløp umiddelbart.
• Overholdelsesfase:IEC 60947-7-1 og UL 508A-samsvar er forhåndssertifisert på komponentnivå, noe som forenkler sertifiseringsrevisjoner på panelnivå for sluttkunder.

Våre kunder rapporterer konsekvent at bytte til en riktig spesifisert Din Rail Terminal Block-layout reduserer panelledningsfeil med over 40 % og halverer gjennomsnittlig varighet for vedlikeholdssamtaler. Dette er ikke marginale forbedringer – de fører direkte til reduserte garantikrav, høyere kundetilfredshet og lavere totale eierkostnader over en levetid på 10 til 20 år.

Hvordan velger du riktig din jernbaneterminal for applikasjonen din?

Å velge riktig Din Rail-terminalblokk krever at produktets nominelle parametere samsvarer med kretsens faktiske driftsforhold – med passende sikkerhetsmarginer. En systematisk utvelgelsesprosess unngår både overspesifikasjon (unødvendig kostnad) og underspesifikasjon (sikkerhets- og pålitelighetsrisiko).

Følg disse trinnene som et strukturert utvalgsrammeverk:

1. Definer kretsspenning og strøm:Start med den faktiske driftsspenningen og den maksimale kontinuerlige strømmen til kretsen. Bruk en reduksjonsfaktor på minst 20 % for omgivelsestemperaturer over 40 grader C eller for terminalrader med høy tetthet der det oppstår termisk oppbygging.
2. Bestem ledningstype og tverrsnitt:Bekreft om ledere er solide, fintrådede eller bøyleterminerte fleksibel ledning. Hver type har forskjellige klemmekrav. Fjærklemmeterminaler håndterer generelt fintrådet ledning bedre enn skrueklemmedesign uten hylser.
3. Identifiser miljøforholdene:Driftstemperaturområde, tilstedeværelse av vibrasjoner (velg fjærklemme for vibrasjonstunge miljøer), kjemisk eksponering og forurensningsgrad påvirker alle husmateriale og valg av kontaktbelegg.
4. Sjekk de nødvendige sertifiseringene:Nordamerikanske markeder krever UL/CSA-listede terminaler. Europeiske markeder krever CE-merking. Solenergi- og EV-applikasjoner kan kreve ytterligere TUV- eller IEC 62196-sertifiseringer. Vårt produktspekter for Din Rail Terminal Block inkluderer fullt sertifiserte alternativer for alle større markeder.
5. Velg tilkoblingsteknologi:Skrueklemme for fleksibilitet og feltreparerbarhet; fjærklemme for hastighet og vibrasjonsimmunitet; push-in for automatiserte ledninger med høyt volum; IDC for båndkabelapplikasjoner.
6. Planlegg tilbehøret:Endebraketter, brokoblinger, merkestrimler, skilleplater og testplugger bør spesifiseres på designstadiet for å unngå innkjøpsforsinkelser under panelbygging.

Sammenligning av tilkoblingsteknologi

Vårt tekniske team klYueqing TAER Electric Co., Ltd.er tilgjengelig for å gjennomgå panelskjemaene dine og anbefale den optimale Din Rail Terminal Block-spesifikasjonen for din applikasjon. Vi tilbyr gratis teknisk konsultasjon før salg for kvalifiserte prosjekter.

Hvordan produserer Yueqing TAER Electric Co., Ltd. Din-jernbaneterminaler?

Produksjonskvalitet Din Rail-terminalblokker krever presisjon på alle trinn - fra valg av råmateriale til testing av ferdige produkter. PåYueqing TAER Electric Co., Ltd., er produksjonsprosessen vår bygget rundt strenge kvalitetsstyringsprinsipper, med ISO 9001-sertifisering som styrer hvert produksjonstrinn.

Fabrikken vår driver dedikerte produksjonslinjer for hver rekkeklemmefamilie, støttet av internt verktøy og støpeformproduksjon. Dette gir ingeniørteamet vårt fleksibiliteten til å tilpasse boligdimensjoner, fargekoder og merkekonfigurasjoner for OEM-kunder uten begrensninger for minimum ordrekvantitet som vanligvis gjelder ved innkjøp fra handelsselskaper.

Vår kvalitetskontrollprosess

• Inspeksjon av innkommende materiell:Alle råmaterialer av kobberlegering, messing og polymer blir batch-testet ved ankomst. Kobberrenhet, strekkfasthet og polymerbrennbarhet verifiseres før materialene kommer i produksjon.
• Dimensjonskontroll under prosess:Automatiserte synsinspeksjonssystemer kontrollerer husdimensjoner og kontaktgeometri ved hver sprøytestøping og stansesyklus. Deler utenfor toleranse avvises automatisk.
• Kontaktmotstandstesting:100 % av ferdige rekkeklemmer testes for kontaktmotstand ved hjelp av et fire-tråds milliohm målesystem. Enheter som overskrider 5mO-terskelen fjernes fra produksjonspartiet.
• Dielektrisk styrketesting:Tilfeldig prøvetesting ved 2x nominell spenning + 1000V i henhold til IEC 60947-7-1 utføres på hver produksjonsbatch.
• Uttrekkskrafttesting:Trådfastholdelseskraft måles på prøveenheter for å bekrefte at klemmemekanismens ytelse oppfyller spesifikasjonene.
• Termisk aldringsvalidering:Akselererte aldringstester ved 120 grader C over 1000 timer bekrefter at hus og kontaktmaterialer opprettholder egenskapene sine over forventet levetid for produktet.

Vår fabrikk sender Din Rail Terminal Block-produkter til kunder i over 40 land. Eksportemballasjen vår er designet for å beskytte mot transportskader og fuktighetseksponering, med tørkemiddelpakker inkludert i hver kartong for sjøfraktforsendelser. Ledetider for standard katalogvarer er vanligvis 7 til 15 virkedager fra ordrebekreftelse.

Konklusjon

Din Rail Terminal Block er langt mer enn et passivt ledningstilbehør. Det er en presisjonskonstruert komponent som direkte påvirker sikkerheten, påliteligheten og vedlikeholdsevnen til hvert elektrisk panel og kontrollsystem det er en del av. Fra gjennomføringsblokker som håndterer generelle distribusjonskretser til smeltede og frakoblede varianter som beskytter kritiske belastninger, hvert produkt i vårt sortiment påYueqing TAER Electric Co., Ltd.er designet og produsert for å levere konsistent ytelse gjennom flere tiår med service.

Å velge riktig Din jernbaneterminal begynner med en klar forståelse av kretsparametere, miljøforhold og sertifiseringskrav. Det fortsetter med å velge en produsent som kontrollerer kvaliteten fra råmateriale til ferdig produkt – ikke en som setter sammen komponenter hentet fra uverifiserte leverandører. Vår Din Rail Terminal Block-produktlinje er støttet av full teknisk dokumentasjon, sertifiserte testrapporter og et dedikert ingeniørteam som er klar til å støtte prosjektet ditt fra spesifikasjon til igangkjøring.

Hvis du vurderer Din Rail Terminal-løsninger for et nytt paneldesign, en systemoppgradering eller et OEM-produkt som krever langsiktig forsyningskontinuitet, vårt team påYueqing TAER Electric Co., Ltd.er klar til å hjelpe. Produktkatalogen vår dekker over 300 standard SKU-er, med tilpassede konfigurasjoner tilgjengelig på tvers av alle produktfamilier.
